SHLG上海梁工閥門制造有限公司生產的超低溫電磁閥,ZCLD超低溫電磁閥采用特種耐低溫材料,最低溫度達零下196度。
一、低溫電磁閥壓力范圍特廣：
工作壓差范圍為0至1.6Mpa，最高使用壓力2MPa。結構簡單緊湊
只有三個活動零件，結構簡單，故障小，維修方便。
壽命長：
閥芯由特種不銹鋼制造，耐磨損，耐低溫。
耐低溫電磁閥：
采用特種耐低溫材料，最低溫度達-196℃。
二、技術參數：
型號 | ZCLD-03 | ZCLD-06 | ZCLD-08 | ZCLD-10 | ZCLD-15 | ZCLD-20 | ZCLD-25 | ZCLD-32 |
介質溫度 | -196~+60℃ | |||||||
公稱通徑DN | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 32 |
連接尺寸 | G1/4〞 | G3/8〞 | G1/2〞 | G3/4〞 | G1〞 | G1 1/4〞 | ||
Kv值 | 0.36 | 1.0 | 1.3 | 2.2 | 3.8 | 7.4 | 10.3 | 18.8 |
最高使用壓差Mpa | 1.6 | |||||||
最低使用壓差Mpa | 0 | |||||||
最高使用壓力Mpa | 2.0 | 1.6 | ||||||
泄漏量cm3/min | 0.45 | 0.75 | 1.5 | 2.25 | ||||

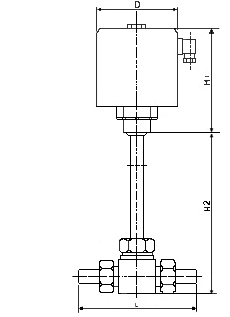

DN | G | L | D | H1 | H2 | b | 安裝法蘭 |
03 | G1/4〞 | 50 | Φ80 | 115 | 200 | 12 | GB9113.3 1.6Mpa DN25法蘭 |
05 | 200 | ||||||
08 | G3/8〞 | 50 | 200 | ||||
10 | 200 | ||||||
15 | G1/2〞 | 54 | 200 | 15 | |||
20 | G3/4〞 | 92 | 200 | 30 | |||
25 | G1〞 | 110 | 200 | 30 | |||
32 | G1 1/4 | 120 | 240 | 34 | |||
40 | G1 1/2〞 | 140 | 245 | 40 | |||
50 | G2〞 | 160 | 260 | 45 |
